箱纸板平滑度是评价纸张外貌高低平整水平特征的一项主要物理指标。。。由于单面白板纸和涂布箱纸板的一个主要应该场景是需在其外貌举行细腻印刷，，，，，而平滑度的崎岖决议着纸板与印版接触的细密和完满水平，，，，，直接影响着印品质量的优劣。。。因此，，，，，在这两种纸板的上述产品标准中，，，，，都划定了其手艺指标要求。。。对印刷纸来说，，，，，该性能决议纸张与印版接触的细密水平，，，，，与印品质量有很是亲近的关系。。。
平滑度是指在特定的接触状态和一定的压差下，，，，，试样面和环形面之间有大气泄入一定量空气所需的时间，，，，，以秒（s）体现。。。时间越长，，，，，体现纸张平滑度越好，，，，，平滑度越高。。。一般来说，，，，，纸张平滑度越高，，，，，印刷质量越好。。。
平滑度的测定要领有许多，，，，，有光学法、印刷试验法、电容法、触针放大法、空气走漏法等，，，，，现在常用的是空气走漏法。。。凭证空气走漏法原理设计的平滑度仪常见的有别克（BEKK）法和本特森（Bendtsen）法。。。箱纸板平滑度的测定接纳GB/T 456-2002《纸和纸板平滑度的测定（别克法）》。。。该标准等同接纳ISO5627:1995《纸和纸板一平滑度的测定（别克法）》。。。
1、测试仪器及要领标准
QB/T 1665、GB/T 456、ISO5627
2、 测试目的
纸张外貌平滑度的崎岖会对印刷质量爆发很大影响，，，，，这也是造纸厂和印刷厂重视纸张平滑度的原因。。。以是为了获得高质量的印品，，，，，就有须要对纸张平滑度举行定量评价，，，，，使其能抵达印刷要求。。。同时平滑度仪在造纸行业也很是适用，，，，，指导生产厂家造出及格的纸张。。。
3、 测试原理和装备结构
本仪器测试原理可简述为：将纸和纸板放在玻璃板上，，，，，施加特定压力爆发半真空，，，，，从而吸入空气并使空气通过接触外貌，，，，，丈量真空度在划定规模内转变所需的时间。。。
别克式平滑度仪它包括：（1）玻璃板，，，，，呈环形，，，，，环形有用面积为（10±0.05）cm2。。。玻璃板的中心孔，，，，，既能与真空容器毗连，，，，，也能断开。。。试验面经细密磨光，，，，，不应有划痕和裂纹，，，，，应坚持清洁。。。；分行牡目字杏Ψ湃胍桓鲋С种，，，，，其上外貌应与玻璃板上外貌齐平，，，，，以防止试样吸入孔中。。。支持柱上有 4 个径向槽，，，，，以使空气顺流通过。。。（2）试样夹紧装置，，，，，重砣加于试样上的压力应为（100士2）kPa。。。（3）压板，，，，，直径为 45mm 的外貌平整的圆板，，，，，该板以牢靠的压力与试样相接触。。。（4）胶垫，，，，，直径不小于45mm 的圆形或边长不小于 50mm 的方形；；厚度为（40±0.2）mm，，，，，最大厚度转变为±0.05mm；；硬度为（40±5）IRHD（国际橡胶硬度）；；回复弹性至少应为 60%。。。（5）真空容器，，，，，包括大真空容器与小真空容器，，，，，可抽真空至 53.35kPa，，，，，并坚持密封。。。大真空容器包括到玻璃板外貌的毗连受，，，，，体积为（380±1）mL。。。小真空容器，，，，，包括到玻璃板外貌的毗连受，，，，，体积为（38±1）mL。。。（6）压力表，，，，，测准时其事情规模应为 50.66kPa、48.00kPa 和29.33kPa，，，，，精度为±0.07kPa。。。认真空度从 50.66kPa 降到48.00kPa 时，，，，，相当于大真空容器进宇量为（10±0.2）ml.或小真空容器进宇量为（10.05）mL；；真空度从 50.66kPa 降到29.33kPa时，，，，，即大真空容器进宇量为（80±1）mL，，，，，或小真空容器进宇量为8mL（均为常压下的体积）。。。（7）计时器，，，，，可读准至 1s。。。
本仪器（以PN-BSTF智能机型为例）形状结构如图1所示。。。
1－显示屏 2－打印机 3-压杆 4－压头 5－胶垫 6－玻璃板 7－激光传感器
图1 箱纸板平滑度测定仪结构示意图
4、试样的接纳、处理及试样的准备
试样的接纳应按 GB/T 450 举行。。。在抽取的大张纸页上，，，，，沿横幅距边沿 15mm 处匀称制取足够正反面各测试 10 次的试样，，，，，试样面积至少为 60mm×60mm，，，，，并包管试样上无褶子、皱纹、可见裂痕或其他纸病。。。若有水印，，，，，测试时应只管避开。。。
试样应按 GB/T 10739 举行温湿处理，，，，，并在相同的大气条件下举行测试。。。
5、试验方法及要领
5.1 测试前
先准备好仪器，，，，，若是屏幕显示不为零，，，，，先清零，，，，，须要时先校准仪器。。。
5.2 测试时
将试样的丈量面贴向玻璃板放置，，，，，然后将胶垫与上压板放在试样上，，，，，施加（100士2）kPa 的压力，，，，，并在大真空容器中爆发 50.66kPa 的真空。。。丈量并纪录真空度从50.66kPa 降到48.00kPa 时的所需时间，，，，，以秒体现。。。
5.3 选择合适的档位
本仪器有A、B、C 三档，，，，，默认档位为A 档。。。
A 档：50.66kPa -> 48kPa，，，，，容积为380ml±1 ml，，，，，（15～300）s ；；
B 档：50.66kPa -> 48kPa，，，，，容积为38ml±1 ml，，，，，（300～9999s）；；
C 档：50.66kPa -> 29.33kPa，，，，，容积为380ml±1 ml，，，，，（1～15）s。。。
丈量真空度从50.66kPa 降到48.00kPa 时所需时间，，，，，以秒体现；；
若是时间凌驾300 秒，，，，，则改用小容积，，，，，换B 档重新测试；；
若是时间小于15 秒，，，，，则改用C 档重新测试。。。
5.4 测试
按“测试”键启动测试程序，，，，，测试竣事屏幕显示测试效果，，，，，测试竣事按下仪器右侧把手，，，，，取出试样，，，，，放置下一张试样继续测试，，，，，直到所有试样测试完成。。。

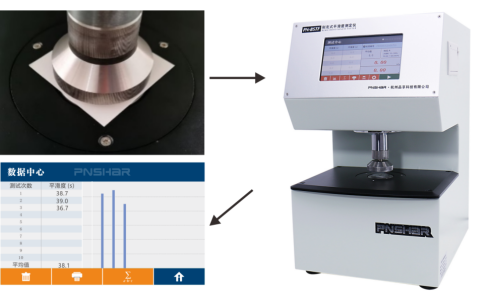

图2 箱纸板平滑度测试装备
6、 效果盘算剖析
试样每面的平滑度应为10个测试效果的平均值，，，，，以秒体现。。。若是选用A档用大真空容器，，，，，则平滑度为测定值的平均值；；若是用B档小真空容器，，，，，则平滑度为测定值的平均值乘以10；；若是用C档真空度从50.66kPa降到29.33kPa，，，，，则平滑度为测定值的平均值除以10。。。

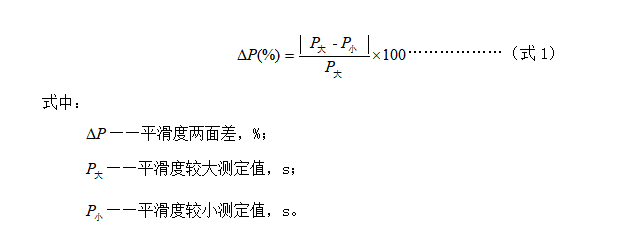

平滑度两面差按式（1）盘算。。。
7、 可能的过失操作及误差泉源
7.1 可能的过失操作
7.1.1 开机直接测。。。
本仪器属于电子仪器，，，，，丈量前要预热30min以上，，，，，使内部电子器件抵达热稳固平衡。。。
7.1.2 取样细节不注重。。。
取样细节不注重将影响测试效果，，，，，试样上应无褶子、皱纹、可见裂痕或其他纸病。。。
7.1.3 未举行温湿度处理。。。
试样的接纳应按 GB/T 450 举行。。。试样应按 GB/T 10739 举行温湿处理，，，，，并在相同的大气条件下举行测试。。？？？？？？掌械氖群臀露榷晕锢砘敌宰佑泻艽蟮挠跋臁。。水分大时纸张的纤维舒展，，，，，纸张柔软，，，，，容易压平则平滑度高；；反之，，，，，纸张较干，，，，，纤维较硬，，，，，测试时空气容易走漏，，，，，平滑度较低。。。
7.2 主要误差泉源
7.2.1 压力丈量系统校准禁绝确。。。
本仪器为高细密电子产品，，，，，使用一段时间后，，，，，由于电子元器件及传感用具的性能转变，，，，，丈量准确度有一定要漂移，，，，，从而会影响测试效果，，，，，要按期对仪器举行校准。。。
7.2.2 情形大气压改变
气体的密度随压力的增减是差别的。。。当情形大气压高于标准大气压时，，，，，测定效果为正误差，，，，，反之是负误差。。。
7.2.3 相对湿度的影响
平滑度随着湿度的增添而增大。。。
未经本站的明确允许，，，，，任何人不得转载、盗链本站作品；；不得复制或仿造本网站。。。
本论于2023年11月揭晓于《纸箱天下》杂志
