一、短距压缩简介
纸和纸板的短距压缩强度是20世纪70年月开发出来的测试要领，，，，，，试样的自由矩仅有0.7mm，，，，，，试样受压后完全为塑性变形，，，，，，因此可真实反映边压强度。。SCT是一种操作简朴、利便、快捷，，，，，，被以为是一种最可靠的要领。。外洋常使用SCT体现短距压缩强度。。由于箱纸板的短距压缩强度随着定量的加大而增添，，，，，，为了消除定量的影响，，，，，，便于差别定量（克重）箱纸板的较量，，，，，，标准中划定的是短距压缩指数。。短距压缩指数就是短距压缩强度除以定量，，，，，，以（N·m）/g体现。。
短距压缩强度的测定凭证GB/T2679.10-1993《纸和纸板短距压缩强度的测定法》举行。。该标准等效接纳ISO9895:1989《纸和纸板短距压缩强度的测定法》，，，，，，适用于制造纸箱和纸盒的纸和纸板，，，，，，也适用于纸浆试验制备的纸页。。
二、参考要领标准
GB/T 2679.10、ISO 9895、TAPPI T826
三、检测原理
一条 15m 宽的试样夹在两个相距 0.7mm 的夹具间压缩，，，，，，直至破损，，，，，，测出最大压缩力，，，，，，并盘算出短距压缩强度。。

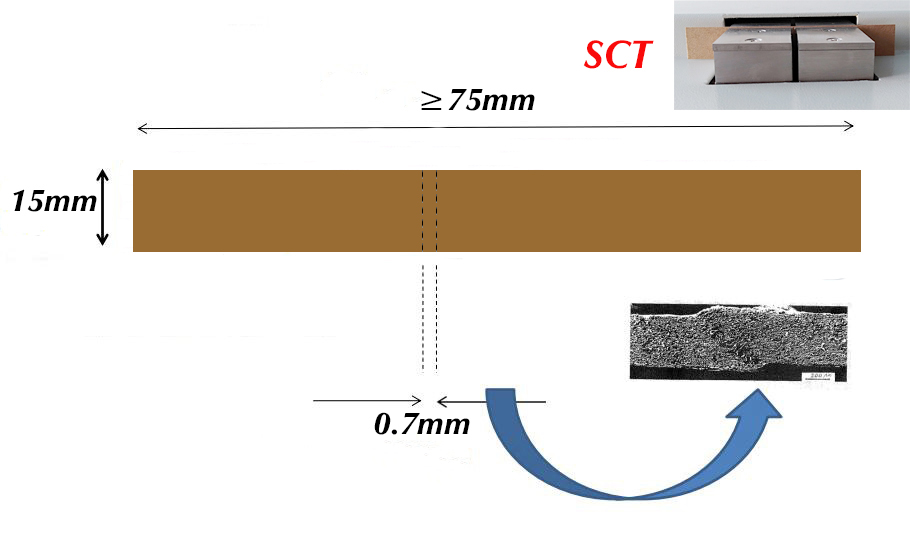

图1 检测原理示意图
四、检测装备
压缩强度试验仪由机械传动、硬件电路、传感器、显示屏、丈量控制及WiFi联网？？？等部件组成。。短距压缩强度测定仪（以PN-SCTF智能机型为例）形状结构如图2所示，，，，，，测试夹具示意图如图3所示。。

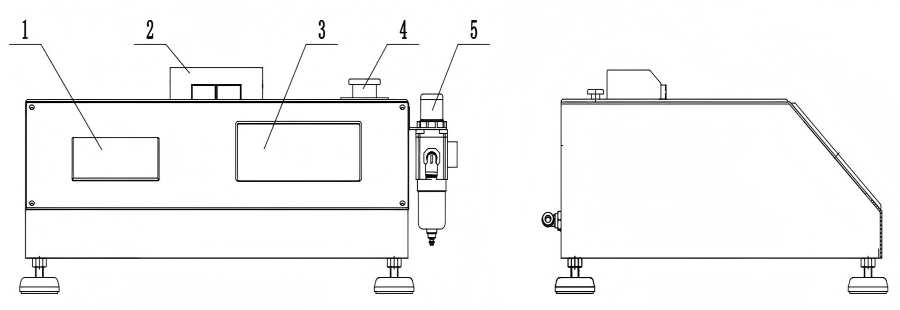

1－打印机 2－测试夹具 3－显示屏 4－急停按钮 5-调压阀

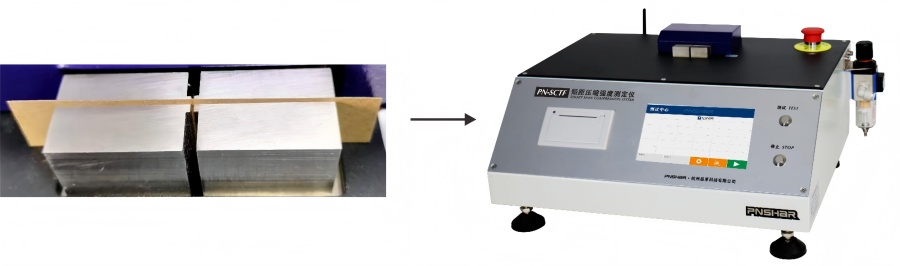

图2 PN-SCTF 短距压缩强度测定仪

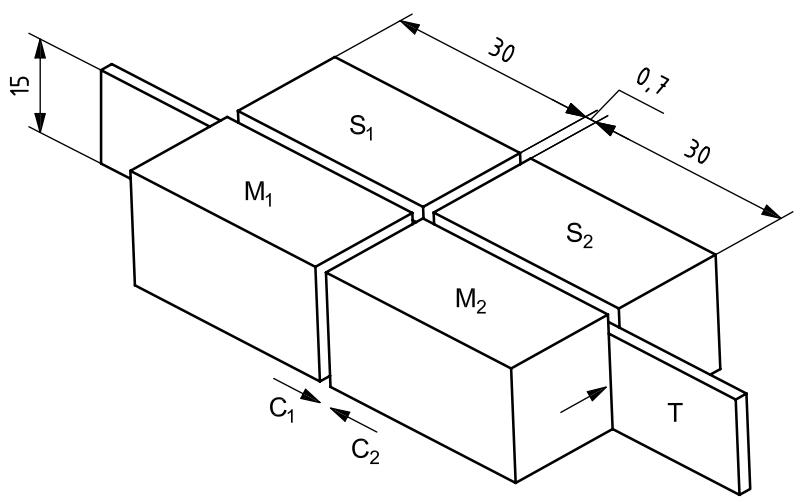

C—夹具移动的相对偏向； ；S—牢靠夹片； ；M—移动夹片； ；T—试样
图3 短距压缩试验仪夹具
五、测试历程
1. 试样接纳和处理
试样接纳按GB/T 450举行，，，，，，处理按GB/T 10739举行。。
试样片的制备应在与温湿度处理相同的标准大气条件下举行，，，，，，从无损伤的纸样上切取75mm 长，，，，，，15±0.1mm 宽的纸条，，，，，，纸条的长边与纸的纵向平行时，，，，，，测出的为纵向压缩强度，，，，，，纸条的长边与纸的横向平行时则为横向压缩强度。。切取足够的试样片，，，，，，应使每个偏向测 10 条。。但对匀度欠好的纸和纸板，，，，，，当测 10 条的变异系数大于 10%时，，，，，，则应测定 20 条。。
2. 选择夹持力
按划定要求选择夹持力，，，，，，夹持力为2300±500N，，，，，，默认选用0.25MPa的表压。。
表1表压与夹持力对应关系
序号 | 表压（MPa） | 试样夹持力（N） |
1 | 0.10 | 900 |
2 | 0.15 | 1350 |
3 | 0.20 | 1800 |
4 | 0.25 | 2250 |
5 | 0.30 | 2700 |
3. 测试
将试样放置在测试夹具，，，，，，按“测试”键启动测试，，，，，，以（3±1）mm/min的速率对试样举行挤压，，，，，，直至破损试样即阻止，，，，，，然后返回到起始位置。。测试竣事，，，，，，屏幕显示测试效果。。
图4 测试夹具示意图
4. 盘算
? 压缩强度
按式（1）盘算压缩强度：
式中：X — 压缩强度，，，，，，单位为千牛每米（kN/m）； ；
F — 最大压缩力，，，，，，单位为牛顿（N）； ；
15 — 试样的宽度，，，，，，单位为毫米（mm）。。
? 短距压缩指数
按式（2）盘算压缩指数：
式中：Y — 短距压缩指数，，，，，，N·m/g； ； G — 试样的定量，，，，，，g/m2。。
六、SCT与RCT的较量
短距压缩SCT和环压强度RCT是我行业中使用最普遍的原纸抗压强度检测指标，，，，，，这两种强度要领检测原理差别。； ；费骨慷萊CT比SCT早几十年，，，，，，该要领保存压缩时试样弯曲变形、受压边沿破损及弯成环形爆发应力等问题，，，，，，并且RCT试样伸出试样座的高度即自由矩高达6.35mm，，，，，，在试样受压历程中处于假弹性变形规模内，，，，，，反映边压强度的可靠性差些。。
研究批注，，，，，，相同定量的瓦楞原纸，，，，，，随着紧度的增添，，，，，，横向SCT和横向RCT强度变形趋势差别。。横向SCT，，，，，，随着紧度的增添，，，，，，横向强度指数增添； ；横向RCT，，，，，，随着紧度的增添，，，，，，在紧度规模750～850kg/m3时，，，，，，横向强度指数抵达最大值，，，，，，紧度再增添，，，，，，RCT强度 值反而下降，，，，，，如图5-a所示。。而相同瓦楞原纸做成的单瓦楞纸板，，，，，，其边压强度ECT随着纸张紧度的增添而增大，，，，，，即现实纸板的ECT同纸张横向SCT的增添趋势相同，，，，，，如图5-6所示。。

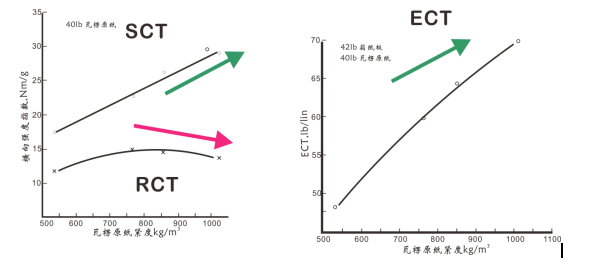

图5 SCT、RCT和ECT和紧度的关系
由此可见，，，，，，SCT短距强度随着紧度的增添线性增添，，，，，，而RCT环压强度随着定量的增添而增添但非线性，，，，，，见图6所示。。

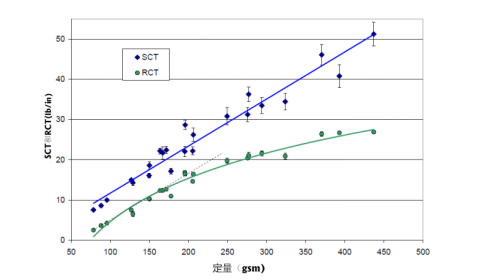

图6 SCT、RCT和定量的关系
从1980年最先，，，，，，在天下规模内，，，，，，短距压缩（SCT）逐渐取代环压强度（RCT）。。在美国，，，，，，有些人只用RCT，，，，，，另外一些人只用SCT，，，，，，尚有些人两种均用，，，，，，SCT主要用于低定量，，，，，，RCT主要用于高定量； ；在欧洲，，，，，，SCT把持天下； ；在亚洲，，，，，，险些只有RCT； ；在澳大利亚，，，，，，正在从RCT转向SCT。。
七、可能的过失操作及误差泉源
7.1 可能的过失操作
7.1.1 开机直接测
本仪器属于电子仪器，，，，，，丈量前要预热30min以上。。
7.1.2 取样偏向差池
纸条的长边与纸的横向平行，，，，，，测出的为横向压缩强度； ；纸条的长边与纸的纵向平行，，，，，，测出的为纵向压缩强度。。一般MD压缩强度大于CD压缩强度。。
7.1.3 未使用专用取样器
试样宽度加入短距压缩强度的盘算，，，，，，以是一定要选用专用取样器，，，，，，包管取样宽度误差±0.1mm。。
7.1.4 试验前未举行温湿度处理
纸制品具有的亲水性的特征，，，，，，其压缩性能容易受周围情形的温度、湿度的影响。。
7.2 主要误差泉源
7.2.1 压力丈量系统校准禁绝确
本仪器高细密电子产品，，，，，，使用一段时间后，，，，，，由于电子元器件及传感器的性能会爆发转变，，，，，，从而影响测试效果，，，，，，以是要按期举行校准。。
7.2.2 取样的影响
取样的质量直接影响测试效果，，，，，，取样精度越高，，，，，，测试数据更准确。。
本文2024年3月，，，，，，揭晓于《纸箱天下》杂志
