瓦楞原纸的环压强度是很是主要的性能指标，，，，是瓦楞纸箱强度设计需引用的主要参数。。。 。。。纸和纸板的环压强度是指环形试样边沿受压直至压溃时所能遭受的最大压缩力，，，，以kN/m体现。。。 。。。外洋常使用RCT体现环压强度，，，，其单位用lbf/in体现，，，，其换算关系为lbf/in=0.17513kN/m。。。 。。。
瓦楞原纸的环压强度随着定量的加大而增添，，，，为了消除定量的影响，，，，便于差别定量瓦楞芯纸的较量，，，，产品标准中划定的是横向环压指数。。。 。。。；费骨慷瘸远课费怪甘，，，，以牛·米每克（N·m/g）体现。。。 。。。
瓦楞原纸在瓦楞纸板生产线上压制成波纹形的瓦楞时，，，，瓦楞偏向与瓦楞原纸的横向平行，，，，而瓦楞纸板制成纸箱时，，，，其受压偏向通常为瓦楞偏向，，，，也就是瓦楞原纸的横向，，，，故在瓦楞原纸的产品标准中，，，，只划定横向 环压指数。。。 。。。
环压强度的测定按GB/T 2679.8-2016《纸和纸板 环压强度的测定》举行，，，，该标准修改接纳ISO 12192:2011。。。 。。。
1、 测试仪器及要领标准
GB/T 2679.8、ISO 12192、TAPPI T822
2、 测试目的
环压强度体现纸板边沿遭受压力的性能，，，，是箱纸板和瓦楞原纸主要的强度指标。。。 。。。；费骨慷扔跋焱呃阒桨宓谋哐骨慷，，，，而瓦楞纸板的边压强度将对纸箱的整体抗压强度爆发主要影响。。。 。。。
3、 测试原理和装备结构
其原理是将划定长度和宽度的条形试样插人圆形试样座的环形误差内(如图 2所示)，，，，将装好试样的试样座置于压缩仪的上下压板间恒速压缩，，，，测试试样边沿压溃时单位长度试样遭受的最大力，，，，并盘算环压强度和环压指数。。。 。。。

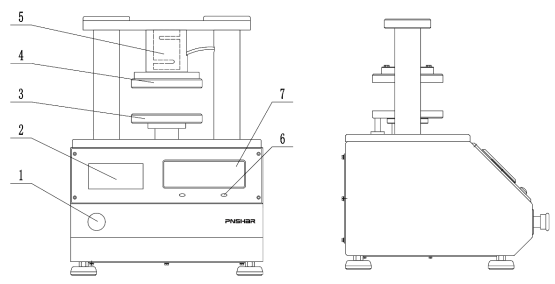

压缩强度试验仪由机械传动、硬件电路、传感器、显示屏及丈量控制等部件组成。。。 。。。压缩强度试验仪（以PN-CT300F智能机型为例）形状结构如图1所示。。。 。。。
1－急停按钮 2－打印机 3－下压盘 4－上压盘 5－传感器 6－按钮 7－显示屏
图1压缩强度试验仪结构示意图
4、 试样的接纳、处理及试样的准备
按 GB/T 450 接纳试样。。。 。。。凭证GB/T 10739 对样品举行温湿处理,试样的制备和测试应在同样的条件下举行。。。 。。。
试样从制备到测试整个历程需要戴手套。。。 。。。使用取样装置取试样,应避开纹折痕或者其他可能影响测试效果的可见纸病。。。 。。。试样长为152.4（+0，，，，-2.5）mm，，，，宽为（12.70±0.1）mm。。。 。。。确保试样边沿平直平滑，，，，无撕裂或磨损，，，，长边偏向平行度在0.015mm以内。。。 。。。每个测试偏向一般需裁取至少 10 条试样，，，，试样长边平行于纵向的试样用于测定横向环压强度。。。 。。。
5、 试验方法及要领
按GB/T 451.3 测定试样的厚度。。。 。。。凭证试样厚度选择适当直径的内盘装入试样座。。。 。。。内盘与底座内间的间隙应能使试样自由进入且无阻力,但间隙宽度不应凌驾试样平均厚度的 175%。。。 。。。表1列出了试样厚度与顺应内盘直径的对应关系。。。 。。。小心地将试样插入切线槽，，，，并继续轻轻地将试样插入试样座至自由端脱离切线槽。。。 。。。应包管有相同数目的试样内面与外面朝向环心插入试样座。。。 。。。试样在插入试样座历程中应包管内盘无抬起，，，，否则试样下沿可能被内盘下部压住。。。 。。。

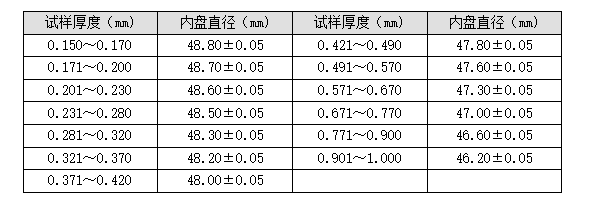

表1 表1 试样厚度与内盘直径匹配表
将试样座置于压缩强度试验仪下压板的中心，，，，须要时使用标记或者挡块确保试样座总是置于相同的位置。。。 。。。定位试样座，，，，使试样讨论位置总是朝向统一偏向（左面或右面），，，，然后举行测试。。。 。。。启动压缩仪举行压缩直至试样被压溃，，，，纪录下压溃前一连的最大力值。。。 。。。重复上述方法测试剩余的试样。。。 。。。若需盘算环压强度指数,按 GB/T 451.2 测定试样的定量。。。 。。。
图2 箱纸板环压指数测试装备
6、 效果盘算剖析

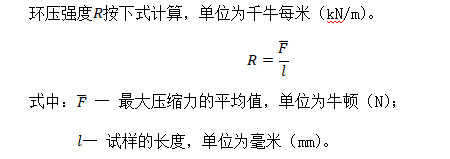

6.1 环压强度
6.2 环压指数
7、 可能的过失操作及误差泉源
7.1 可能的过失操作
7.1.1 试验前未对试样举行预处理
纸制品具有的亲水性的特征，，，，其抗压性能容易受周围情形的温度、湿度的影响，，，，因此只有在情形一致的情形下，，，，测试数据才具有可比性。。。 。。。
7.1.2 试样未区分纵、横向
纸和纸板都有一定的偏向性，，，，与造纸机运行偏向平行的偏向为纵向，，，，与造纸机运行偏向笔直的偏向为横向。。。 。。。纸的抗压物理性能有显著的偏向性，，，，关于环压强度，，，，纵向环压强度大于横向环压强度。。。 。。。 关于纵向环压强度，，，，取样长度偏向为横向，，，，压缩偏向为纵向；；横向环压强度，，，，取样长度偏向为纵向，，，，压缩偏向为横向。。。 。。。原纸一般测试横向环压强度，，，，若是取样偏向过失，，，，将造成丈量效果偏高。。。 。。。
7.1.3 内盘和试样底座不在统一水平面上
中心盘的作用是将试样笔直立起，，，，槽深6.35mm恰恰为试样高度12.7mm的一半，，，，以是内盘和试样座必需在统一水平面上，，，，否则影响测试效果。。。 。。。若是内盘倾斜，，，，装置试样时将会一边紧一边松，，，，甚至倾斜；；若是内盘倒置也不可包管内盘和试样底座的同轴度，，，，同样装置试样也会泛起一边紧一边松的征象，，，，这两种征象将导致测试效果将偏低。。。 。。。
7.1.4 插入试样时未戴手套及试样上端面不水平
由于纸具有吸水性，，，，手上的汗会使试样的含水量增添，，，，含水量的转变将导致环压测试效果偏低。。。 。。。装置试样时必需戴手套，，，，防止手上的汗浸湿试样，，，，影响测试效果。。。 。。。并且试样放置好后，，，，上端面必需在统一水平面上以确保试样插究竟，，，，不得一边高一边低，，，，否则也会造成丈量效果的偏低。。。 。。。
7.1.5 试样首尾端离缺口太近
试样放置好后，，，，试样的缺口要与试样座的缺口错开一定距离，，，，试样座的缺口是试样支持的最弱点，，，，若是试样的缺口也在此位置，，，，将使测试效果偏低。。。 。。。
7.1.6 试样座启齿未朝向操作者
测试时试样为何要试样座启齿朝向操作者 ？？？？？ 原因：这样做的目的是定位，，，，每一次的测试位置牢靠，，，，测试数据具有可比性。。。 。。。
7.2 主要误差泉源
7.2.1 压力丈量系统校准禁绝确。。。 。。。
本仪器为高细密电子产品，，，，使用一段时间后，，，，由于电子元器件及传感用具的性能转变，，，，测试准确度有一定要漂移，，，，从而会影响测试效果，，，，要按期对仪器举行校准。。。 。。。
7.2.1 测试速率
RCT测试一般使用12.5mm/min，，，，误差为0.25mm/min，，，，测试数据更准确、稳固。。。 。。。
7.2.2 取样的影响
取 样的质量直接影响测试效果，，，，取样精度越高，，，，测试数据更准确。。。 。。。以是，，，，环压强度一般接纳专用取样器举行取样。。。 。。。
未经本站的明确允许，，，，任何人不得转载、盗链本站作品；；不得复制或仿造本网站
本论于2023年8月揭晓于《纸箱天下》杂志
