一、内连系强度简介

内连系强度也叫层间连系强度，，，是在试验条件下，，，使试样分层所需的平均势能，，，也就是试样分层前的势能与分层后的剩余能量之差，，，单位为J/m²。。。。。。内连系强度关于纸张和纸板的质量控制至关主要。。。。。。内连系强度过低，，，在印刷、制盒时可能会泛起分层征象，，，影响用户使用。。。。。。过高的内连系强度会给加工带来难度，，，同时加大了公司的本钱。。。。。。外洋产品的层间连系强度普遍低于海内产品。。。。。。但客户使用时反映外洋产品虽然内连系强度低，，，但压痕丰满。。。。。。内连系强度抵达一定值就不会影响使用，，，从节约资源的角度思量，，，内连系强度抵达一定值不影响使用是最合理的。。。。。。

内连系强度有两种检测要领：一种是scott型，，，对应标准GB/T 26203-2023《纸和纸板 内连系强度的测定（Scott型）》；
；另外一种是Z向抗张强型，，，对应标准GB/T 31110-2014 《纸和纸板Z向抗张强度的测定》。。。。。。

Scott型的检测要领最常用，，，新标准GB/T 2603-2023是对GB/T 26203-2010的修改和升级，，，预计将在2024年4月1日最先实验。。。。。。此标准同样划定了纸和纸板内连系强度的测定要领，，，并且接纳了ISO国际标准：ISO 16260:2016。。。。。。新标准适用于单层或多层纸和纸板，，，包括涂布纸和外貌覆有聚合物膜的纸和纸板。。。。。。不适用于手抄纸和低定量、多孔、柔软或低密度的纸和纸板，，，由于可能会使相当量的胶带胶黏剂渗入纸页内部，，，造成潜在的胶带之间的结协力。。。。。。

 我国接纳国际单位，，，国际单位为焦耳每平方米（J/m²），，，英制单位为英尺磅力每平方英寸（ft.lbf/in²），，，他们之间的换算关系如下：

? 1 J/m²=0.00047619 ft·lbf/in²

? 1 ft.lbf/in²=2104.5 J/m²

二、参考要领标准

GB/T 26203、ISO 16260、TAPPI T-569

三、检测原理

双面胶-试样-双面胶的组合形成一个夹层结构，，，该夹层被压在一个金属平砧和一个金属平砧之间。。。。。。用摆锤撞击金属平砧上部的内外貌，，，使金属平砧翻转，，，并在Z向破损试样。。。。。。通过测定摆动的最高位置来盘算试样被破损历程中吸收的能量。。。。。。内连系强度的测定仪是为了检测将单层或多层纤维脱离需要战胜的抗拒力，，，她经常用来探讨纸页或纸板的分层问题。。。。。。

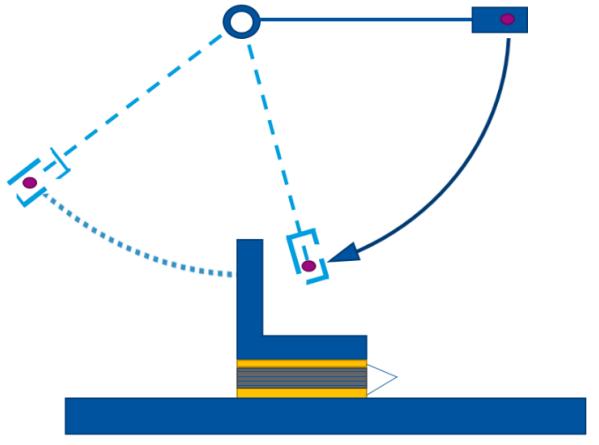

图1 摆锤与金属平砧撞击示意图

四、检测装备

内连系强度测定仪、制样器、取样器、小刀、双面胶。。。。。。

内连系强度测定仪如图2所示，，，它包括装在底座上的摆，，，摆动轴装在球或类似低摩擦轴承的两点上，，，摆的重心距离轴的中心线（127.0士0.6）mm，，，摆从水平位置最先至少可自由旋转180°，，，摆上的撞击球应在竖直偏向时撞击金属平砧；
；一个锁紧装置，，，可将摆牢靠在水平位置上，，，并能知足摆瞬间释放的需要；
；试样组件，，，一个牢靠的金属平砧和一个可疏散的直角金属平砧（在横截面上呈直角）；
；机械式或电子式纪录装置，，，当摆被释放，，，并摆过笔直位置时，，，纪录摆动的最高位置。。。。。。仪器的丈量规模应为0J/m²～525J/m²。。。。。。

制样器：可以一次压制出5个25.4mm×25.4mm的试样，，，试样的最大厚度为1.25mm。。。。。。

取样器：可裁切出 25.4mm宽的试样，，，且试样两侧边的平行度应不凌驾 0.1mm，，，其长度应知足试样制备台的需要。。。。。。

小刀：用于疏散5个试样，，，以获得整齐的边沿。。。。。。

双面胶：宽度为（25.4±0.08）mm，，，粘在一张起皱的离型纸上。。。。。。双面胶对不锈钢的黏附力应至少为486N/m，，，标称厚度应为0.13 mm。。。。。。

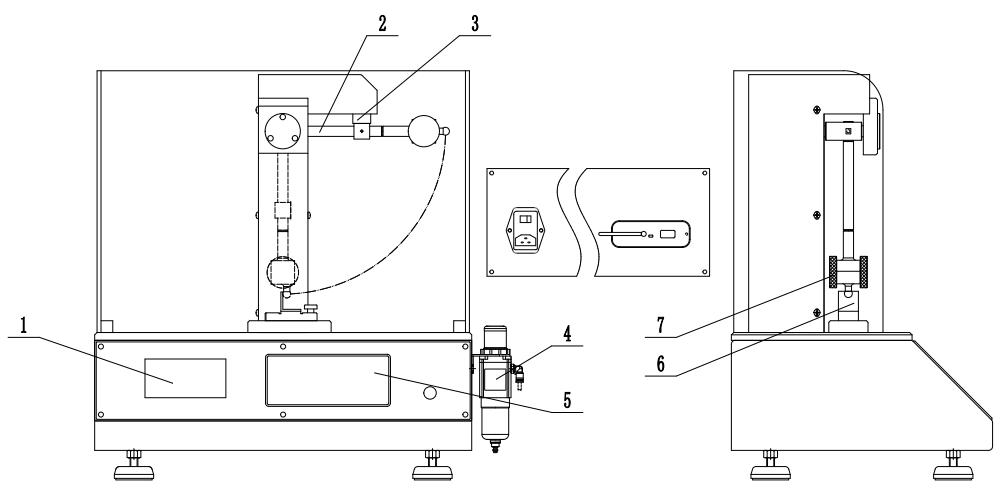

1-打印机 2-摆 3-锁紧装置 4-调压阀 5-显示屏 6-金属平砧 7-配重块

图2 PN-IBTF 内连系强度测定仪

五、测试历程

1. 试样接纳和处理

试样的接纳按GB/T 450的划定举行；
；试样的处理和试验的标准大气条件按GB/T 10739的划定举行。。。。。。

2. 试样制备

  2.1 取样

从经由恒温恒湿处理的样品中，，，用取样器切取宽（25.4士0.1）mm、长140mm的试样，，，统一偏向的试样至少5条。。。。。。需包管试样无变形或起皱，，，裁切历程中应阻止接触试样的中部。。。。。。

  2.2 放金属平砧

试验前，，，应检查金属平砧，，，确保上面没有胶粘剂和剩余纤维。。。。。。试验时，，，将金属平砧凭证序号放在制备台的响应位置上，，，并使前面销子上的定位孔和槽朝后。。。。。。

  2.3 拉出第1条双面胶

拉出第一条双面胶，，，平整地笼罩在金属平砧上，，，并多出25mm。。。。。。

注重：若有褶皱、干燥点或显着的胶黏剂松懈，，，这部分的双面胶应舍弃不必。。。。。。在导销间仔细摆放，，，使双面胶处于金属平砧的脊的中心位置。。。。。。放置历程中，，，在双面胶上应施加稍微的张力，，，以阻止双面胶下泛起气泡。。。。。。

  2.4 放置试样

将待测试样准确地放置在第一条双面胶上。。。。。。

  2.5 拉出第2条双面胶

拉出第一条双面胶，，，笼罩试样并至少多出25mm。。。。。。

注重：再将第二条双面胶准确地放置在试样上时，，，应阻止双面胶在试样的前后边沿重叠。。。。。。用小刀裁切双面胶一试样一双面胶复合层。。。。。。

 2.6 放置金属平砧

将装有5个直角金属平砧的牢靠装置定位放好，，，使其笔直向前。。。。。。

 2.7 试样加压

关于气动加压装置，，，按下“加压”旋钮并坚持2s～3s，，，然后松开旋钮。。。。。。

 2.8 分切试样

小心翻开并移走牢靠板，，，使金属平砧粘在双面胶-试样一双面胶复合层上，，，用小刀将5个试样疏散，，，应小心裁切，，，阻止双面胶重叠或缺口。。。。。。

3. 测试

将摆锤置于初始位置，，，并锁住。。。。。。将试样放在试样台上，，，按“测试”键，，，先锁紧试样再释放摆锤破损试样，，，测试竣事，，，屏幕显示测试效果。。。。。。

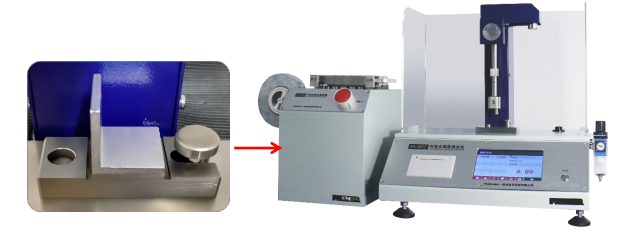

图3 内连系强度测试装备

六、效果盘算剖析

检查试样上下面的破损情形。。。。。。若在试样中心层周围泛起分层、在任何平面上仅有纤维、多层破损、带有第二层的枕状剥离或上下层带有纤维块的疏散，，，就批注试验效果是可接受的。。。。。。相反地，，，若泛起部分分层，，，试样上整块舌状剥离、双面胶间显着连系，，，或任何类型的双面胶穿透征象，，，均批注该试验效果不知足要求。。。。。。若在破碎处的前部边沿爆发双面胶－金属剥离征象，，，则批注该试样无效。。。。。。

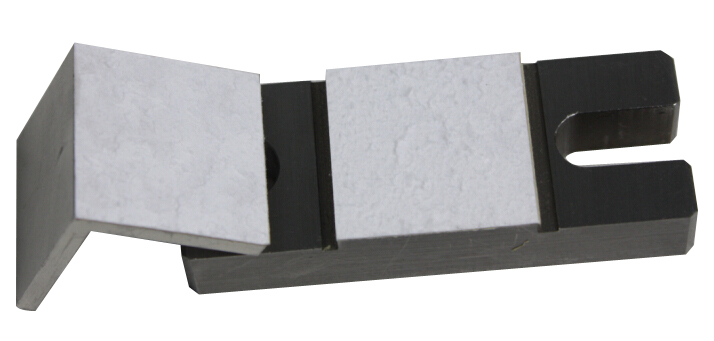

图4 纸层疏散后示意图

在试样的测试偏向上应举行5次试验。。。。。。关于许多纸来说，，，纵向和横向的试验效果没有显着的差别，，，可是试验偏向应一致。。。。。。

效果体现：取5次测试效果的算术平均值作为内连系强度的效果，，，以J/m²体现，，，保存三位有用数字；
；盘算每个测试偏向效果的标准误差或变异系数，，，保存两位有用数字。。。。。。

七、可能的过失操作及误差泉源

  7.1 可能的过失操作

  7.1.1 开机直接测

本仪器属于电子仪器，，，丈量前要预热30min以上。。。。。。

  7.1.2 仪器未调水平

仪器是否水平直接影响到试验数据的准确性。。。。。。试验之前，，，一定要调水平。。。。。。

  7.1.3 制样历程，，，将双面胶与双面胶粘在一起

应阻止双面胶在试样的前后边沿重叠，，，防止双面胶与双面胶毗连，，，双面胶毗连会阻止试样破损，，，导致试验效果无效。。。。。。

  7.1.4 制样历程，，，双面胶下泛起气泡

放置历程中，，，在双面胶上应施加稍微的张力，，，以阻止双面胶下泛起气泡，，，导致测试效果偏低。。。。。。

  7.1.4 制样历程，，，加压时间过长或压力过高

制样时，，，夹持时间过长或加压过高都会导致胶黏剂迁徙到试样上，，，从而使试验效果无效。。。。。。

  7.1.5 制样历程，，，金属平砧未清洁或有划痕

金属平砧是测试要害部件，，，测试前先检查外貌是否平整，，，有没有划痕或缺边。。。。。。磨损和受污染的金属平砧会使效果爆发至少15%的误差。。。。。。测试竣事后马上将金属平砧和金属块整理清洁。。。。。。

  7.2 主要误差泉源

  7.2.1 胶带的粘合强度

样品制备历程中使用的差别品牌的胶带会增添或镌汰测试效果。。。。。。当钟摆撞击金属平砧时，，，较低的胶带粘合强度将吸收攻击时的能量，，，并由于攻击时的能量损失而爆发较低的读数。。。。。。

  7.2.2 胶带的老化

若是测试胶带已经老化并失去粘协力，，，则测试效果可能会下降。。。。。。若是剥离强度随着时间的推移而降低，，，请替换新胶带。。。。。。胶带在6个月后最先失去剥离强度。。。。。。在购置新胶带时，，，可能还需要丈量并纪录其剥离强度，，，以确保剥离强度与以前供应的胶带一致。。。。。。

  7.2.3 摆锤档位选择不当

摆锤在撞击试件时爆发的能量影响试验效果，，，测试统一品级的纸张使用量程较高或较低的摆锤会爆发差别的测试效果，，，量程较高的摆锤测试效果偏高。。。。。。

  7.2.3 试样的准备

在准备可再现试验效果的试样时，，，必需遵照适当的程序。。。。。。在样品一连阶段，，，压缩压力和停留时间的转变会影响测试效果。。。。。。阻止用手指接触纸张外貌，，，若是可能的话，，，请戴上手套。。。。。。准确定位试样是须要的，，，以确保胶带完全笼罩纸张。。。。。。

  7.2.4 金属平砧外貌磨损

金属平砧会随着时间的推移而老化，，，并且应用胶带的测试外貌会磨损和划伤。。。。。。粗糙或刮伤的外貌将具有较小的外貌积和较少的胶粘合，，，这将导致较低的内连系强度。。。。。。

  7.2.5 取样的影响

取样的质量直接影响测试效果，，，取样精度越高，，，测试数据更准确。。。。。。

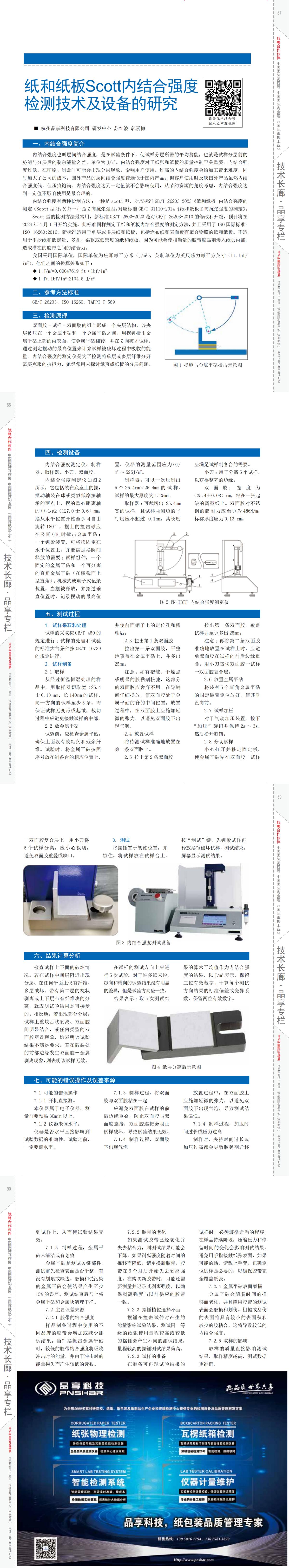

本文2024年2月，，，揭晓于《纸箱天下》杂志
