一、揭穿强度

揭穿强度是指瓦楞纸板在划定的试验条件下，，，，，被切合标准划定的揭穿头由高处落下时穿透纸板所消耗的能量。。。。
。 揭穿试样时，，，，，揭穿头穿透试样的历程由三个一连行动组成，，，，，即刺穿、撕裂和弯折。。。。
。面纸的纵横两个偏向的撕裂强度和瓦楞楞芯纸的平压强度对瓦楞纸板的揭穿强度有主要影响。。。。
。揭穿强度与原纸的纤维韧性、硬度、紧度、含水率以及瓦楞纸板的粘合强度和瓦楞纸板的厚度等有着亲近的关系。。。。
。揭穿强度是一种动态强度，，，，，它通过测试一定形状的角锥穿过纸板所需的功效来模拟纸板受到突然施加的攻击力时的强度性能。。。。
。揭穿强度体现纸箱在使用或运输历程中的攻击力，，，，，通过试验反映瓦楞纸板遭受锐利物体冒犯的反抗能力。。。。
。

我国、日本和韩国习惯使用工程单位制kgf.cm，，，，，美国和英国习惯使用lbf/in，，，，，国际单位为J，，，，，在细密科学手艺领域中，，，，，普遍统一使用国际单位制是必定趋势。。。。
。它们之间的换算关系如下：

? 1 J=10.2 kgf.cm = 8.85 lb.in

? 1 kgf.cm = 0.098 J= 0.87 lb.in

? 1 lb.in = 0.113J=1.153 kgf.cm

揭穿强度的试验要领按GB/T 2679.7《纸板　揭穿强度的测定》举行，，，，，对应国际标准ISO 3063-1975。。。。
。

二、参考要领标准

GB/T2679.7、ISO3036、TAPPI T803

三、检测原理

在划定的试验条件下，，，，，将试样夹在揭穿强度测定仪上，，，，，用连在摆上的揭穿头穿透试样，，，，，测定揭穿试样时所消耗的能量，，，，，以焦耳（J）体现。。。。
。

四、检测装备

    电子式戳穿强度仪由摆锤、揭穿头、防摩擦套环、配重砝码、松释装置、编码器、显示屏、硬件电路及WiFi联网？？等部件组成。。。。
。纸板揭穿强度测定仪（以PN-PRT48F智能机型为例）形状结构如图1所示，，，，，揭穿头示意图如图2所示。。。。
。

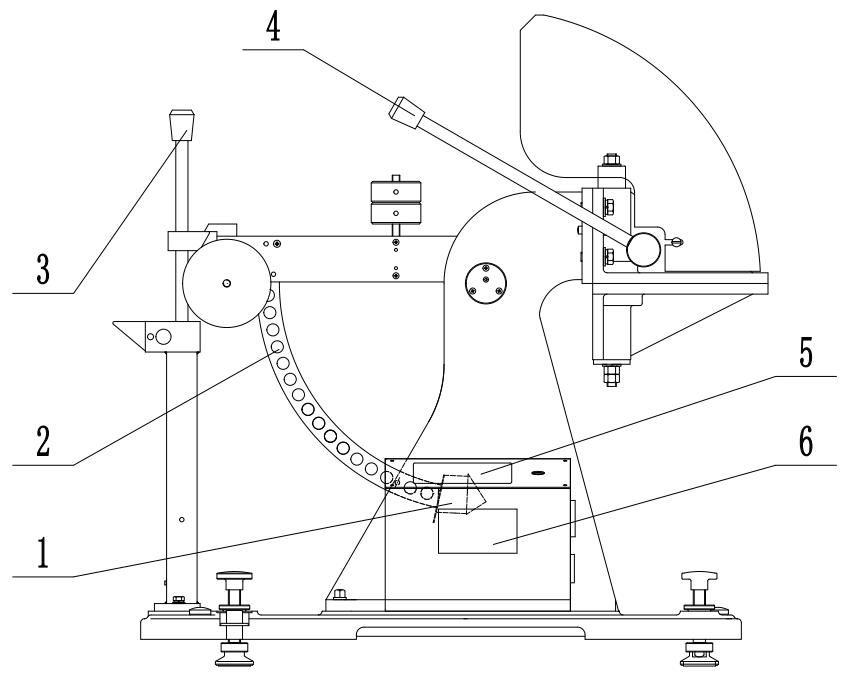

1－揭穿头  2－摆臂  3－摆锤释放机构 4－试样加压装置 5 - 显示屏  6 －打印机

图1 PN-PRT48F 纸板揭穿强度测定仪

A－摆臂横断面

图2 揭穿头示意图

仪器的底板应牢靠地毗连到结实的基础上，，，，，在试验历程中不应爆发振动和移动，，，，，以免消耗能量，，，，，且应坚持装备水平牢靠地放置。。。。
。

4.1 摆锤和揭穿头

摆锤上装有90°圆弧的摆臂，，，，，摆臂应很结实，，，，，足以使试验效果不受震惊的影响。。。。
。戳穿头接于摆臂的前端，，，，，是凭证标准几何参数设计的正三角棱形角锥，，，，，其高度为（25士0.7）mm，，，，，各面边圆角的半径为1.0mm～1.6mm。。。。
。揭穿头角锥的一个底边平行于摆轴，，，，，该底边的对角应指向摆轴。。。。
。当角锥揭穿头通过摆轴水平面的一半时，，，，，通过揭穿头有用点的对称轴应笔直于水平面。。。。
。

4.2 防摩擦套环

装置于揭穿头后部，，，，，在揭穿头穿过纸板时脱离揭穿头，，，，，留在试样上坚持试样开孔，，，，，以阻止弧形摆臂在穿过试样后受到摩擦而影响测试效果。。。。
。当防摩擦套环不脱离揭穿头时，，，，，由于摩擦作用而消耗的能量是可测的，，，，，且可以通过调解环的松紧来改变。。。。
。

4.3 配重砝码

凭证试样揭穿强度的巨细，，，，，在摆臂上调解配重砝码，，，，，以改变摆锤的攻击力，，，，，便于选择合适的丈量规模，，，，，使试验效果在响应刻度最大值的20%～80%之间。。。。
。

4.4 夹板

用于牢靠试样，，，，，配有2块水平夹板，，，，，分为上夹板和下夹板。。。。
。上夹板是牢靠的，，，，，其下平面应处于摆轴的水平面上，，，，，或位于摆轴水平面上方不凌驾7mm处；；；；下夹板是活动的，，，，，用于夹紧试样，，，，，夹板的有用面积应不小于175mm×175mm。。。。
。

上、下夹板间各有一个等边三角形的孔，，，，，两个孔应相互重合。。。。
。该三角形孔的边长为（100士2）mm，，，，，其中一边与摆轴平行，，，，，该底边的对角应指向摆轴。。。。
。

上、下夹板应有足够的刚度，，，，，当试样受攻击时夹板不爆发变形。。。。
。上、下夹板的夹紧力应在250N～1000N之间，，，，，并可调理。。。。
。若是仪器没有测定夹紧力的装置，，，，，那么应包管在测定历程中试样不松动。。。。
。

4.5 松释装置

松释装置包括牢靠装置、释放装置和包管装置。。。。
。牢靠装置是将摆锤水平地悬挂在起始位置；；；；释放装置应能平稳自由地释放摆锤，，，，，不应给摆锤施加任何初速率；；；；包管装置应锁紧释放装置，，，，，使之不可随意操作，，，，，以防摆锤意外脱落。。。。
。

五、测试历程

5.1试样接纳和处理

试样接纳按GB/T 450举行，，，，，处理按GB/T 10739举行。。。。
。

5.2 试样准备

从处理后的每张样品中，，，，，切取不小于175mm×175mm的试样8张。。。。
。试样应平整，，，，，无机械加工痕迹和外力损伤。。。。
。在任何情形下，，，，，揭穿试样应距样品边沿、折痕或印刷部不少于60mm。。。。
。若是由于某种原因，，，，，用已印刷的纸板做试验，，，，，则应在试验报告中说明。。。。
。

5.3 按期调理及校准

按期举行摆锤平衡、编码器摩擦阻力和防摩擦套环阻力的调理和校准。。。。
。

5.4 仪器调水平

仪器调水平，，，，，不水平直接影响丈量效果。。。。
。

5.5 选择档位

凭证试样的揭穿性能选择合适的档位，，，，，使丈量效果在量程的20%～80%之间。。。。

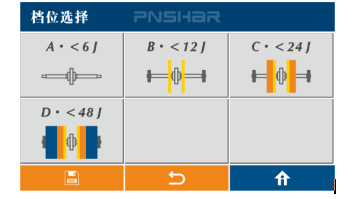

。档位如下：A档：不挂重砣和滚花螺母；；；；B档：挂滚花螺母；；；；C档：B、C砣和滚花螺母；；；；D档：B、C、D砣和滚花螺母。。。。
。

图3 档位选择示意图

5.6 放置试样

将防摩擦套环套在揭穿头上，，，，，然后将待测试样夹在上、下夹板之间。。。。
。

5.7 测试

打释放放包管装置，，，，，按“测试”键，，，，，释放摆锤，，，，，揭穿头穿过试样。。。。
。当摆锤摆回来时，，，，，顺势用手接住摆臂或摆锤背部的把手，，，，，逐步提起摆锤，，，，，使其悬挂在起始位置。。。。
。

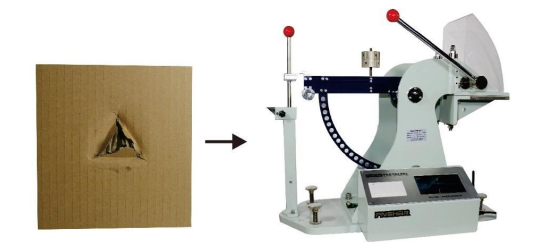

图4 揭穿强度测试装备

六、效果表达

1) 将一张试样的纵向正面，，，，，纵向反面，，，，，横向正面、横向反面各2个测定值举行算术平均，，，，，作为该试样的揭穿强度。。。。
。纵向平行于摆的摆动偏向为纵向揭穿强度；；；；横向平行于摆的摆动偏向为横向揭穿强度。。。。
。

2) 若要测定一张试样的纵向揭穿强度，，，，，则应将其纵向正面、纵向反面的测定值举行算术平均；；；；同样若要测定一张试样的横向揭穿强度，，，，，则应将其横向正面、横向反面的测定值举行算术平均。。。。
。

3) 报告效果时，，，，，若是最终效果小于12J，，，，，则准确至0.1J；；；；若是最终效果大于12J，，，，，则准确至0.2J。。。。
。须要时，，，，，应报告最大值、最小值、标准误差和变异系数。。。。
。

七、可能的过失操作及误差泉源

7.1 可能的过失操作

7.1.1 开机直接测。。。。
。

本仪器属于电子仪器，，，，，丈量前要预热30min以上。。。。
。

7.1.2 仪器调水平

仪器是否水平直接影响试验数据的准确性。。。。
。试验之前，，，，，一定要调水平。。。。
。

7.1.3 档位选择不准确

凭证试样的揭穿性能选择合适的档位，，，，，使丈量效果在量程的20%～80%之间。。。。
。若是凌驾规模选用下面高一档的丈量规模。。。。
。

7.1.4 测试统一个偏向

揭穿强度的纵向和横向的测试效果有差别，，，，，一般横向揭穿强度大于纵向揭穿强度。。。。
。以纵向正面，，，，，纵向反面，，，，，横向正面、横向反面各2个测定值举行算术平均，，，，，作为该试样的揭穿强度。。。。
。

7.1.5 防摩擦套环未套到揭穿头的后部

若是防摩擦套环未套到揭穿头的后部，，，，，试样在揭穿历程中会回弹或夹住摆杆，，，，，从而影响测试效果。。。。
。

7.2 主要误差泉源

7.2.1 压力丈量系统校准禁绝确

本仪器高细密电子产品，，，，，使用一段时间后，，，，，由于电子元器件及传感器的性能会爆发转变，，，，，从而影响测试效果，，，，，以是要按期举行校准。。。。
。

7.2.2 摆轴摩擦力

摆轴摩擦力对测试效果有一定的影响，，，，，摩擦力大会使测试效果偏高。。。。
。

7.2.3 试样夹紧力

试样的夹紧力对测试效果有一定的影响。。。。
。一般来说，，，，，测试效果随夹紧力的增添而降低。。。。
。尤其关于瓦楞纸板，，，，，当压力过大，，，，，试样的瓦楞被压溃，，，，，从而使揭穿强度降低。。。。
。但压力太小，，，，，试样在试验历程中松动，，，，，效果会泛起偏高趋势。。。。
。因此，，，，，合理地控制夹紧力是须要的。。。。
。

7.2.4 防摩擦套环的影响

防摩擦套环是为了在摆锤揭穿试样后，，，，，坚持试样开孔被撑住，，，，，从而阻止试样弹回对摆爆发摩擦或夹住摆杆。。。。
。当不可自动摆动就会影响测试效果。。。。
。

7.2.5 相对湿度的影响

纸板揭穿强度，，，，，在一定相对湿度规模内转变不大，，，，，若是相对湿度有所增大则揭穿强度也有稍微的增大，，，，，不过转变量不大。。。。
。

7.2.6 打浆度的影响

随着打浆度提高，，，，，揭穿强度稍有增添，，，，，此后随着打浆度提高，，，，，揭穿强度又最先下降。。。。
。

本文2024年4月，，，，，揭晓于《纸箱天下》杂志
