从广义上讲，，，，，“纸”可以用于形貌纸张和纸板。。。。。。纸与纸板的主要差别在于它们的厚度或定量。。。。。。但在有些情形下也凭证其特征或最终用途来区别。。。。。。例如，，，，，某些定量较低的质料，，，，，如折叠盒用纸板，，，，，一般归类于“纸板”，，，，，而另一些定量较高的质料，，，，，如吸墨纸、油毡原纸和制图纸，，，，，一般则归类于“纸”。。。。。。

纸与纸板的厚度是指将其置于两丈量面间遭受一定的压力，，，，，从而丈量出的纸与纸板两外貌间的距离，，，，，其效果以毫米或微米体现。。。。。。一般厚度随着定量的增大而加厚。。。。。。而紧度是单位体积纸和纸板的质量，，，，，以克每立方厘米体现。。。。。。紧度反映纸页纤维连系的细密水平，，，，，当定量一准时，，，，，厚度越小，，，，，紧度越大，，，，，其强度性能如抗张强度、耐破强度也响应增大。。。。。。

纸与纸板具有弹性，，，，，厚度的丈量受到压强（即丈量头面积、压力）和测试时间的影响，，，，，厚度随着丈量头面积的增大而变大；；；；随着压力的增大而变小，，，，，并趋于一定值；；；；丈量时间越长，，，，，厚度越小。。。。。。纸和纸板厚度测定仪应知足如下三个参数：

(1) 接触压力：（100±10）kPa；；；；

(2) 接触面积：（200±5）mm²；；；；

(3) 丈量头下降速率：≤3mm/s。。。。。。

纸与纸板的厚度按GB/T 451.3-2002《纸和纸板厚度的测定》举行测定，，，，，该标准等同接纳ISO 534:1988。。。。。。紧度是通过定量和厚度的盘算获得的。。。。。。

1、 测试仪器及要领标准

 QB/T 1055、GB/T 451.3、ISO 534

2、 测试目的

纸与纸板的厚度会影响纸张和纸板的许多性能，，，，，通过丈量，，，，，对纸与纸板厚薄水平举行定量评价，，，，，包管纸与纸板厚薄匀称一致。。。。。。同时，，，，，一定的纸和纸板厚度下，，，，，可以降低定量，，，，，镌汰纤维用量，，，，，抵达节约本钱的目的。。。。。。紧度是凭证定量和厚度盘算而来，，，，，“紧度”大，，，，，纸的挺度好，，，，，做出的纸箱揭穿强度、耐破度、耐折度、耐压强度就高；；；；“紧度”小，，，，，纸的挺度差，，，，，做出的纸箱强度指标就低。。。。。。

3、 测试原理和装备结构

本仪器测试原理可简述为：在划定的静态负荷下，，，，，用切合精度要求的厚度计，，，，，凭证试验要求丈量出单张纸页或一叠纸页的厚度，，，，，划分以单层厚度或层积厚度来体现效果。。。。。。凭证纸或纸板的定量和单层厚度或层积厚度，，，，，划分盘算出单层紧度或层积紧度。。。。。。

厚度仪装有两个相互平行的圆形丈量面，，，，，一个丈量面被牢靠，，，，，另一个丈量面能沿其笔直偏向移动，，，，，其直径为（16.00.5)mm。。。。。。当厚度计的读数为零时，，，，，较小的丈量面的整个平面应与较大丈量面完全接触。。。。。。将纸或纸板放入两丈量面间举行丈量。。。。。。丈量历程中丈量面间的压力应为（100士10)kPa，，，，，接纳恒定荷重的要领，，，，，以确保两丈量面间的压力匀称，，，，，误差应在划定规模内。。。。。。其他国家的标准也有接纳其他压力举行丈量的，，，，，美国标准TAPPI T411 om划定其压力为（50士2)kPa。。。。。。

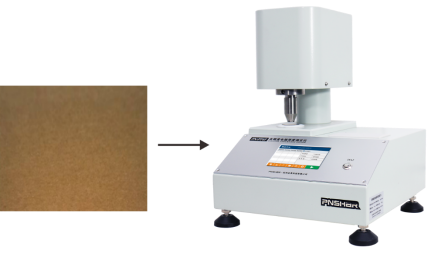

本仪器（以PN-PT6F智能机型为例）由机械传动、硬件电路、传感器、显示屏及丈量控制等部件组成。。。。。。其形状结构如图1所示。。。。。。

1－丈量头 2-量砧 3－打印机 4－显示屏 5－电源插座 6－开关 7－天线  8－串口

图1纸与纸板厚度测定仪结构示意图

4、试样的接纳、处理及试样的准备

凭证国标GB/T 450和GB/T 10739举行试样的接纳和处理，，，，，阻止有褶皱、折痕、裂痕或其他可能影响效果的缺陷的区域。。。。。。凭证ISO 534:2011的划定，，，，，单层厚度和层积厚度有尺寸要求，，，，，其中层积厚度有丈量位置要求。。。。。。

  4.1 单层厚度

试样尺寸至少60mm×60mm，，，，，丈量纸板时，，，，，试样尺寸不应凌驾100mm×100mm。。。。。。至少准备20个试样。。。。。。

  4.2 层积厚度

试样尺寸最好尺寸为200mm×250mm，，，，，即200mm尺寸是纵向（见图2)。。。。。。若是试样较小，，，，，试样尺寸至少为150mm×150mm。。。。。。

图2 层级厚度的丈量位置

一叠10张，，，，，形成测试件；；；；每张纸应朝向相同的偏向，，，，，即同样的面向上且尺寸相同。。。。。。每张纸都应该是自力的。。。。。。准备至少四个测试件，，，，，并确保每个测试件的数目和尺寸是一样的。。。。。。

5、试验方法及要领

  5.1 单层厚度

在划定的大气条件下举行测试，，，，，每个试样丈量1个点。。。。。。

首先调好仪器零点。。。。。。将试样水平地放入仪器的两个平面之间，，，，，距离试样边沿最小距离至少20mm。。。。。。丈量时应轻轻地以低于3mm/min的速率将活动平面压在试样上，，，，，以阻止爆发任何攻击作用，，，，，并包管试片与厚度仪丈量平面的平行。。。。。。当示值稳固但要在试样被“压陷”下去前读数，，，，，通常（1～2）s内完成读数，，，，，应阻止人为对厚度仪施加任何压力。。。。。。重复上述方法测试其余试样。。。。。。

  5.2 层积厚度

在划定的大气条件下举行测试，，，，，每个试样丈量5个点（国标3个点）。。。。。。

首先调好仪器零点。。。。。。将试样件水平地放入仪器的两个平面之间，，，，，距离边沿（40～80）mm。。。。。。丈量时应轻轻地以低于3mm/min的速率将活动平面压在试样件上，，，，，以阻止爆发任何攻击作用，，，，，并包管试片与厚度仪丈量平面的平行。。。。。。当示值稳固但要在试样件被“压陷”下去前读数，，，，，通常（1～2）s内完成读数，，，，，应阻止人为对厚度仪施加任何压力。。。。。。重复上述方法测试其余试样件。。。。。。

图3  瓦楞纸板厚度测试装备

6、效果盘算剖析

  6.1 厚度

盘算每片试样的厚度平均值，，，，，获得单层厚度。。。。。。盘算多层厚度的平均值，，，，，再除以层数，，，，，获得层积厚度。。。。。。厚度均以毫米（mm）体现。。。。。。

     6.2 紧度

盘算紧度D，，，，，单位为克每立方厘米（g/cm³），，，，，由式（1）盘算得出：

式中：

7、可能的过失操作及误差泉源

7.1 可能的过失操作

  7.1.1 开机直接测。。。。。。

电子仪器，，，，，丈量前要预热30min以上，，，，，使内部电子器件抵达热稳固平衡。。。。。。

  7.1.2 不清洁丈量面，，，，，直接测。。。。。。

少量灰尘一最先可能不会影响读数，，，，，但累积到一定水平就造成测试效果禁绝确。。。。。。若是丈量面上有灰尘，，，，，举行清零，，，，，将会造成丈量效果偏低，，，，，一个灰尘的零点偏移可抵达5微米。。。。。。以是，，，，，丈量面一定要坚持清洁。。。。。。

  7.1.3 用游标卡尺直接丈量多张来判断厚度

用游标卡尺直接丈量多张厚度，，，，，然后除以张数获得单层厚度，，，，，这样测准时数值会偏低。。。。。。在举行厚度测准时是在一定压力下测定的，，，，，并且要选择多点接触测定取平均值。。。。。。

  7.1.4 厚度块规应单个使用，，，，，不可组合使用

在丈量示值的重复性误差、示值误差时，，，，，在检查丈量面的平行度时，，，，，厚度块规均应单个使用，，，，，不可组合使用。。。。。。为了镌汰块规的磨损，，，，，包管块规的使用精度。。。。。。

 7.2 主要误差泉源

压力丈量系统校准禁绝确。。。。。。本仪器为高细密电子产品，，，，，使用一段时间后，，，，，由于电子元器件及传感用具的性能转变，，，，，测试准确度有一定要漂移，，，，，从而会影响测试效果，，，，，要按期对仪器举行校准。。。。。。

本文2023年7月，，，，，揭晓于《纸箱天下》杂志
